Aracınızı sürerken / Düz şanzıman

Düz şanzımanın çalışması

Düz şanzımanın çalışması

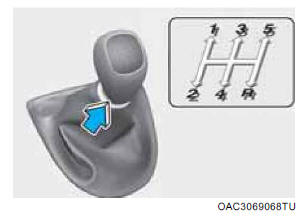

Düz şanzımanda 5 ileri vites vardır.

Şanzıman bütün ileri viteslerde tam senkromeçlidir ve vites büyütme/küçültme rahatlıkla yapılabilir.

UYARI

Sürücü koltuğunu terk etmeden önce, vitesin yokuş yukarı iken 1ci vites konumunda ve yokuş aşağı iken R (Geri) vites konumunda olduğundan emin olunuz, el frenini çekiniz ve kontak anahtarını LOCK/OFF konumuna getiriniz. Bu önlemler alınmazsa, araç beklenmeyen ve ani bir şekilde hareket edebilir.

R (Geri) vitese takmak için, aracın tamamen durmasına dikkat ediniz ve sonra R (geri) vitese takmadan önce vites kolunu boşa alınız.

Tamamen durduğunuz zaman ve birinci vitese veya R (Geri) vitese takmak zor olduğunda:

  1. Vitesi boşa alınız ve debriyaj pedalını bırakınız.
  2. Sonra debriyaja yeniden basarak vitesi birinci veya R (Geri) vitese takınız.

Bilgilendirme

Soğuk havada, şanzıman yağı ısınıncaya kadar, vites değiştirme işlemi zor olabilir.

Debriyajın Kullanılması (varsa)

Aşağıdaki işlemleri gerçekleştirebilmek için debriyaj pedalına sonuna kadar basılmalıdır:

  • Motoru Çalıştırma Debriyaj pedalına basmadan motor çalıştırılamaz.
  • Vites değiştirme Arabayı çalıştırmak için, debriyaj pedalını yavaşça bırakınız ve gaz pedalına basınız.

Debriyaj pedalını, yavaşça serbest bırakınız.

Sürüş esnasında debriyaj pedalı serbest bırakılmış olmalıdır.

NOT

Debriyajda gereksiz aşınma ve hasarı önlemek için:

  • Araç hareket halinde iken ayağınızı debriyaj pedalının üzerinde tutmayınız.
  • Trafik ışıklarının önünde, vs. beklerken, araç eğimli durumda iken debriyaja basılı tutmayınız.
  • Ses veya hasarı önlemek için, debriyaj pedalına daima sonuna kadar basınız.
  • Kaygan (karlı, kum, vb.) yollar dışında duran aracı 2. viteste hareket ettirmeye çalışmayınız.
  • Debriyaj pedalına sonuna kadar basın ve bıraktıktan sonra pedal dik konuma geri dönünceye kadar pedala tekrar basmamaya dikkat ediniz. Eğer başlangıçtaki konumuna kadar dönmeden önce pedala defalarca basarsanız debriyaj sistemi arızası meydana gelebilir.

Vites küçültme

Motorun yükünü azaltmak için, ağır trafikte yavaşladığınızda veya dik bir yokuşu çıkarken mutlaka vites küçültünüz.

Ayrıca, vites küçültmek motorun "stop etme" olasılığını azaltır ve hızınızı tekrar artıracağınız zaman daha iyi hızlanma sağlayabilir.

Yokuş aşağı giderken, vites küçültmek motor frenleme gücünü sağlayarak güvenli bir hızı muhafaza eder ve frenlerde daha az aşınmaya neden olur.

NOT

Motor, debriyaj ve şanzıman hasarını önlemek için:

  • 5'inci vitesten 4'üncü vitese geçerken, vites kolunu yanlışlıkla 2'nci vitese geçirmemeye dikkat ediniz.

    Vitesin çok fazla düşürülmesi, motor devrinin takometre ibresinin kırmızı bölgeye girmesine yol açacak kadar yükselmesine neden olabilir.

  • Motor yüksek devirde çalışırken (5.000 devir veya daha fazla), bir seferde iki vitesten daha fazla vites küçültmeyiniz. Bu şekilde vites küçültme motora, debriyaja ve şanzımana zarar verebilir.

Iyi sürüş teknikleri

  • Yokuş aşağı inerken vitesi asla boşa almayınız. Bu son derece tehlikelidir.
  • Frenlere "sürekli" basmayınız. Bu durum frenlerin ve ilgili parçaların aşırı ısınması ve arızalanmasına yol açar.

    Yokuş aşağı sürerken hızınızı düşürünüz ve bir alt vitese geçiniz. Motor freni aracı yavaşlatmanıza yardımcı olur.

  • Vites küçültmeden önce aracı yavaşlatınız.

    Bu, motorun aşırı devir yapmasını ve hasar görmesini önler.

  • Yandan gelen şiddetli rüzgarlarda aracınızı yavaşlatınız. Bu, aracınızı daha iyi kontrol etmenizi sağlar.
  • Şanzıman hasarını önlemek için, geri vitese (R) takmadan önce, aracın tamamen durmasını sağlayınız.
  • Kaygan yol yüzeylerinde çok dikkatli araç kullanınız. Özellikle frenleme, hızlanma veya vites değiştirme sırasında dikkat ediniz. Kaygan yol yüzeylerinde, araç hızında ani bir değişim, çekiş lastiklerinin yol tutuşunun zayıflamasına ve kazayla sonuçlanabilecek şekilde araç hakimiyetini kaybetmenize neden olabilir.

UYARI

Kaygan yollarda motor frenini (yüksek vitesten düşük vitese geçme) ani bir şekilde kullanmayınız. Araç kazaya neden olacak şekilde kayabilir.

UYARI

CİDDİ YARALANMA veya ÖLÜM riskini azaltmak için:

  • Emniyet kemerinizi DAİMA takınız.

    Bir çarpışma esnasında, emniyet kemeri takmamış olan kişinin ciddi şekilde yaralanma veya ölme tehlikesi, emniyet kemeri takmış bir kişiye nazaran önemli ölçüde daha yüksektir.

  • Virajlarda ve dönüşlerde yüksek hız yapmayınız.
  • Sert veya ani şerit değiştirme ve keskin dönüşler gibi ani direksiyon hareketleri yapmayınız.
  • Yüksek hızlarda araç hakimiyetini kaybettiğinizde devrilme riski büyük ölçüde artar.
  • Araç hakimiyetinin kaybedilmesi durumu ile en çok araç lastiklerinden biri ya da daha fazlasının yoldan çıkması ve sürücünün yeniden yola dönmek için aşırı direksiyon kırması sebebi ile karşılaşılır.
  • Aracınızın yoldan çıkması durumunda, direksiyonu ani kırmayınız.

    Bunun yerine, normal şeride geri dönmeden önce, aracınızı yavaşlatınız.

  • HYUNDAI size belirlenen hız sınırlarına uymanızı önermektedir.
