Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Akünün artı kutbunun üzerindeki bir
kutuda bazı ana sigortalar bulunur.
Gerektiğinde bunları bir servise
kontrol ettirin.
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara
yerleştirin ve ilgili sigortayı dışarı
çıkarın.

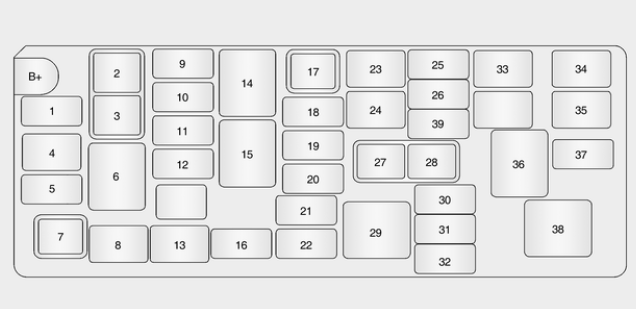

Motor bölmesi sigorta kutusu
Sigorta kutusu motor bölümündedir.
Kapağı açın, yukarı kaldırın ve
çıkarın.
Not
Bu kılavuzdaki sigorta kutusu
tanımlamaları sizin aracınızdaki
sigorta kutusuna birebir uymayabilir.
Sigorta kutusunu kontrol ederken
sigorta kutusu etiketine bakın.
- Yakıt pompası
- Park lambası rölesi
- Düşük fan hızı rölesi
- Yüksek fan hızı
- Klima
- Yüksek fan hızı rölesi
- Klima rölesi
- ABS 2
- LH park lambası
- RH park lambası
- Ön sis farı
- Düşük fan hızı
- ABS 1
- Ön sis farı rölesi
- Yakıt pompası rölesi
- Yedek sigorta
- Uzun huzmeli far rölesi
- Uzun huzmeli far
- Kısa huzmeli far, sol
- Kısa huzmeli far, sağ
- Yedek sigorta
- Yedek sigorta
- Kontak 2 / marş motoru
- Kontak 1 / aksesuar
- Dörtlü ikaz flaşörü
- Korna
- Kısa huzmeli far rölesi
- Korna Rölesi
- Motor ana rölesi
- Kontak
- EMS 1
- EMS 2
- Gösterge paneli aküsü
- -
- Ön cam
- Ön cam rölesi
- Motor kontrol modülü
- -
- Yedek sigorta
Gösterge panosu sigorta kutusu
Tip 1
Tip2
İç sigorta kutusu sürücü tarafındaki
gösterge paneli altına yerleştirilmiştir.
- Üstten çekerek sigorta paneli
kapağını açın.
- Sigorta paneli kapağını diyagonal
olarak çıkartın.
- Arka silecek
- Ayna/dış dikiz ayna
- Farlar
- Elektrikli OSRVM
- Kapı kilitleri
- Ön silecek
- -
- Geri vites lambası
- Dönüş sinyal lambaları
- Arka cam rezistansı
- Arka sis lambaları
- Göstergeler
- Fan motoru kumanda modülü
- Hava yastığı
- Hırsızlığa karşı koruma/veri
bağlantı konnektörü
- Şanzıman kontrol modülü
- Elektrik kumandalı camlar, arka
- Radyo / Uzaktan kumandalı
anahtarsız giriş / Uzaktan
kumandalı giriş
- Motor kumanda modülü (ECM) /
Hırsızlığa karşı koruma
- Isı şiltesi
- -
- Fren lambası
- Marş motoru
- Radyo / Saat / Uzaktan kumandalı
anahtarsız giriş
- Hava yastığı
- İç lambalar
Araç takımları
Takımlar
Lastik tamir setine sahip araçlar
Araç takımları ve lastik tamir seti
taban muhafazasının altında bir göz
içerisinde muhafaza edilir.
Stepneye sahip araçlar
Kriko ve araç takımları bagaj
bölümünde stepnenin üstündeki
saklama gözünde bulunurlar.
Kompakt stepne.
Tam ebat stepne.
Diger materyaller:
Her iki cıvatayı çıkarın.
Lamba gövdesini çıkarıp alın.
Kablo kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
Arka lamba/Fren lambası (1)
Sinyal lambası (2)
Geri vites lambası (yolcu tarafı) /
Arka sis lambası (sürücü tarafı)
(3)
Ampul tutucusunu saat yönünün
tersine döndürün.
Ampul tutucusunu çıkarıp alın.Ampulü soket içine biraz bastırın,
saat yönünün tersine döndürün ve
dışarı çıkarın. Yeni ampulü takın.
Ampul tutucuyu arka lamba
bloğuna yerleştirin ve ilgili yere
vidalayın. Kablo soketini oturtun.
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Ön cam silecekleri arka cam silecek ve
yıkayıcısı, kontak anahtarı veya çalışma modu
ON veya ACC konumundayken çalıştırılabilir.
Silecekler donarak ön cama veya arka cama
yapışırsa buz eriyene ve silecekler serbest
kalana dek silecekleri çalıştırmayın, aksi
takdirde silecek motoru hasar görebilir.
