Hyundai i10 - Kullanim Kilavuzu 2021 > Far ve ön sis farı yükseklik ayarı (Avrupa için)

Far yükseklik ayarı

1. Lastikleri öngörülen basınca şişiriniz ve sürücü, stepne lastik ve aletler dışındaki yükleri araçtan çıkarınız.
2. Aracı düz bir zemine yerleştiriniz.
3. Ekranda dikey çizgiler (ilgili farın ortasından geçen dikey çizgiler) ve yatay bir çizgi (farların ortasından geçen yatay çizgi) çiziniz.
4. Far ve akü normal durumda iken, en parlak kısım yatay ve dikey çizgilere düşecek şekilde farların yüksekliğini ayarlayınız.

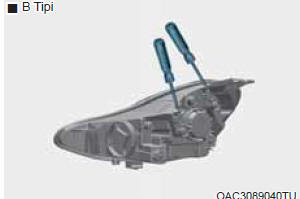

5. Kısa farın yüksekliğini sola veya sağa ayarlamak için, tornavidayı saatin yönünde veya ters yönünde çeviriniz.

   Kısa farın yüksekliğini yukarı veya aşağı ayarlamak için, tornavidayı saatin yönünde veya ters yönünde çeviriniz.

   Uzun farın yüksekliğini yukarı veya aşağı ayarlamak için, tornavidayı saatin yönünde veya ters yönünde çeviriniz.

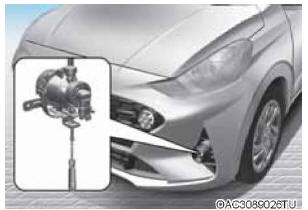

Ön sis farının yükseklik ayarı

Ön sis farı, far yükseklik ayarı gibi benzer şekilde ayarlanabilir.

Ön sis farları ve akü normal durumda iken, önjsis farlarının yüksekliğini ayarlayınız.

Ön sis farının yüksekliğini yukarı veya aşağı ayarlamak için, tornavidayı (1) saat yönünde veya saat ters yönünde çeviriniz.

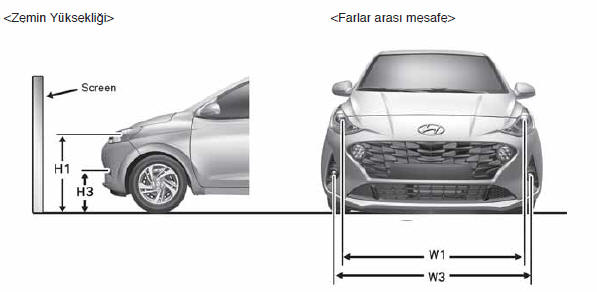

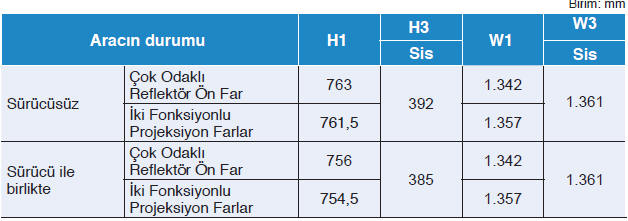

Yükseklik ayar noktası

H1: Ampul merkezi Kısa ve Uzun Farın Zemin yüksekliği

H3: Ampul merkezi Sis Farının Yerden yüksekliği

W1: Ampul merkezi Kısa ve Uzun Far arası Mesafe

W3: Ampul merkezi Ön Sis Farları arasındaki mesafe

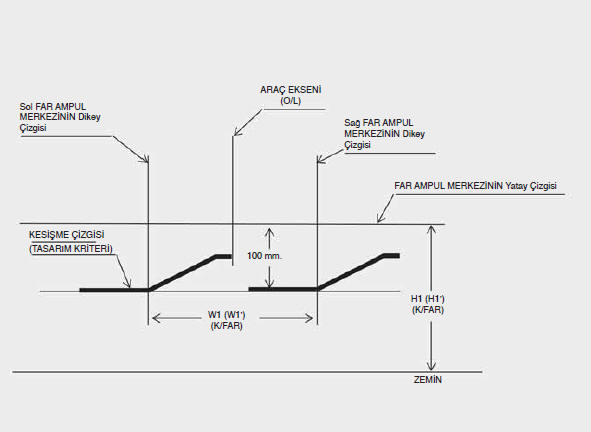

Far kısa huzme (SOL)

• 10 m ekrana bağlı olarak

1. Sürücü araçta yok iken kısa farı açınız.
2. Kesişme çizgisi, çizimde gösterilen kesişme çizgisinde gösterilmelidir.
3. Kısa farın yüksekliğini ayarlarken, dikey yükseklik, yatay yükseklik ayarlandıktan sonra ayarlanmalıdır.
4. Far yükseklik ayar sistemi MEVCUTSA, Far yükseklik ayar sisteminin svicini 0 konumu ile ayarlayınız.

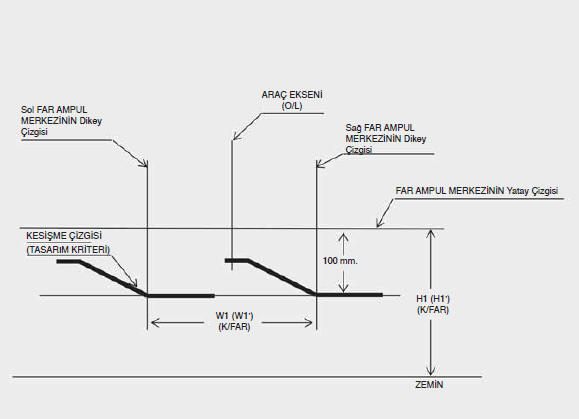

Far kısa huzme (SAĞ)

• l0 m ekraııa bağlı olarak

1. Sürücü araçta değilken kısa farı açınız.
2. Kesişme çizgisi, çizimde gösterilen kesişme çizgisinde gösterilmelidir.
3. Kısa farın yüksekliğini ayarlarken, dikey yükseklik, yatay yükseklik ayarlandıktan sonra ayarlanmalıdır.
4. Far yükseklik ayar sistemi MEVCUTSA, Far yükseklik ayar sisteminin svicini 0 konumu ile ayarlayınız.

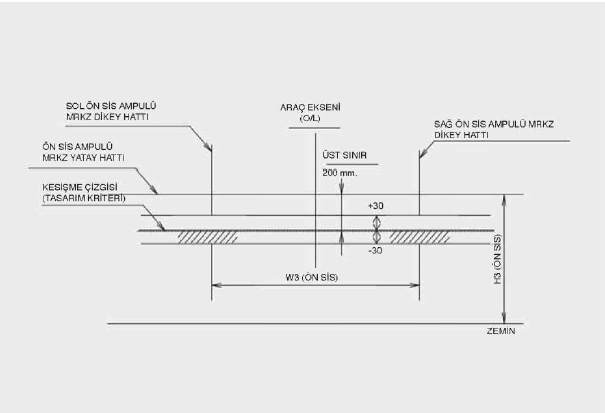

On sis lambası

• l0 m ekraııa bağlı olarak

1. Sürücü (75 kg) araçta iken ön sis farını açınız.
2. Kesişme çizgisi, izin verilen aralıkta gösterilmelidir (gölgeli bölge).
