Arka görüş kamerası, aracın arkasındaki alanı Akıllı Telefon Bağlantısı Ekran Sesi (SDA) ekranında gösteren bir sistemdir.
DİKKAT
- Arka görüş kamerası, sürücünün aracın arkasındaki engelleri kontrol etmesine olanak tanıyan bir yardımcı sistemdir. Kameranın görüş menzili sınırlı olduğundan, kameraya aşırı güvenmemeniz gerekir. Lütfen aracı arka görüş kamerası yokmuşçasına dikkatli bir şekilde sürün.
- Araç çevresinin güvenliğini mutlaka kendi gözlerinizle kontrol edin. Sadece geri görüş kamerasına güvenmeyin.
Arka görüş kamerasının görüş menzili

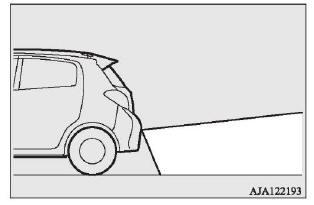

Arka görüş kamerasının görüş menzili şekillerde gösterilen alanla sınırlıdır. Sistem her iki tarafı ve arka tamponun alt taraflarını vb. gösteremez.
Geriye hareket sırasında araç çevresinin güvenliğini mutlaka görsel olarak teyit edin

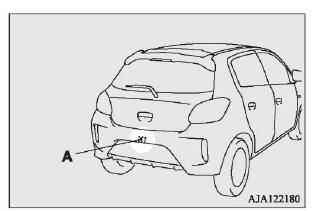

Geri görüş kamerasının konumu
Arka görüş kamerası (A) bagaj kapısındadır.

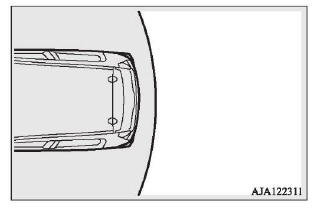

Arka görüş kamerasının görüş menzili
Arka görüş kamerasının kullanımı
Kontak veya çalışma modu ON konumundayken vites kolunu "R" konumuna getirdiğinizde, aracın arkasındaki alan Akıllı Telefon Bağlantısı Ekran Sesi (SDA) ekranında otomatik olarak gösterilir. Vites kolunu başka bir konuma aldığınızda ekran önceki haline döner.
DİKKAT
Arka görüş sistemi kamerası, ekranda nesneleri gerçekte olduklarından daha yakın veya daha uzak gösterebilen özel bir merceğe sahiptir.
NOT
- Arka görüş kamerası özel bir merceğe sahip olduğunda, park zemininde park yerleri arasındaki çizgiler ekranda paralel görünmeyebilir.
- Aşağıdaki durumlarda ekrandaki görüntü zor görülebilir. Bu anormal bir durum değildir.
- Düşük aydınlatma (gece şartları)
- Güneş ışığı veya araç farlarının ışığı merceğe doğrudan vurduğunda.
- Kamera sıcakken yağmur yağması veya aracın yıkanması nedeniyle soğuduğunda mercek buğulanabilir. Bu durum bir arıza olduğu anlamına gelmez.
- Kamera camı kirliyken nesneler tam olarak görülemez. Su damlaları, kar, çamur veya yağ nedeniyle merceğin kirlenmesi durumunda, merceği çizmemeye dikkat ederek silip temizleyin.
- Lütfen aşağıdaki uyarılara uyun. Aksi takdirde kamera arızalanabilir.
- Kamerayı fiziksel darbelere maruz bırakmayın.
- Kamerayı cilalamayın.
- Kameraya kaynar su sıçratmayın.
- Kamerayı parçalarına ayırmayın.

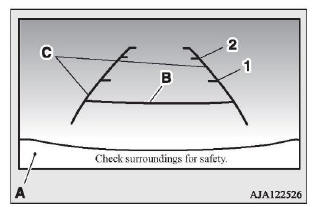

Ekrandaki referans çizgileri
Ekranda referans çizgileri ve arka tamponun üst yüzeyi (A) görüntülenir.
- Kırmızı çizgi (B) arka tamponun yaklaşık 50 cm arkasını belirtir.
- İki Yeşil çizgi (C) araç gövdesine yaklaşık 20 cm uzaklıktaki alanı belirtir.
- Kısa enine çizgiler (1 ila 2) arka tampona yaklaşık uzaklığı belirtir.
1- Yaklaşık 100 cm
2- Yaklaşık 200 cm
NOT
Yolcu sayısı, bagaj ağırlığı ve konumu ve/veya yol yüzey koşulları nedeniyle araç bir tarafa yattığında, arka görüş kamerasının görüntüsündeki çizgiler gerçek yola göre tam olarak konumlandırılmayabilir. Mesafeyi ve araç genişliğini belirten referans çizgileri, düz ve düzgün bir yol yüzeyine göredir.
Aşağıdaki durumlarda nesneler ekranda gerçekte olduklarından daha uzak görünür.
Araçtaki yolcu ve bagaj ağırlığı nedeniyle aracın arkası çöktüğünde.
A- Gerçek nesneler
B- Ekran gösterilen nesneler
Arkada yukarı doğru bir eğim olduğunda.
A- Gerçek nesneler
B- Ekranda gösterilen nesneler-
- Mesafe ve araç genişliği referans çizgileri, düz ve düzgün yol gibi düz nesnelere olan mesafeyi gösterme amaçlıdır.
Bu nedenle, çıkıntılı bir nesne gerçekte olduğundan farklı gösterilebilir. Referans çizgilerini üç boyutlu nesnelerin uzaklıklarını belirlemede bir kılavuz olarak kullanmayın.
Örnek: Ekranda B noktası en yakındadır ve daha sonra mesafe sırasına göre C ve A noktası gelir. Fakat A ve B aslında araca aynı mesafededir ve C noktası bu iki noktadan çok daha uzaktadır.
