Fiat 500 - Kullanim Kilavuzu 2015 > Ampul deği̇şi̇mi̇

GENEL BİLGİLER

• Bir ampulü değiştirmeden önce ilgili sigortayı kontrol ediniz.
• Bir ampulü değiştirmeden önce, bağlantı yerinin oksitlenip oksitlenmediğini kontrol ediniz.
• Yanan ampuller, aynı tip ve güçte ampuller ile değiştirilmelidir.
• Bir lamba yanmıyorsa, ampulü değiştirmeden önce ilgili sigortayı kontrol ediniz. Sigortaların yerleri için "Bir sigortanın değiştirilmesi" bölümüne bakınız.

DİKKAT Hava soğuk veya nemli veya ağır bir yağış veya yıkama işlemi sonrasında, far veya arka far yüzeyleri buharlaşma yapıp ve/veya iç tarafından yoğunlaşmadan kaynaklanan damlamalar yapabilir. Bu bir arızaya işaret etmeyen ve aydınlatma cihazlarının normal çalışmasını etkilemeyecek camın iç ve dış bölümleri arasındaki sıcaklık ve nem farkından kaynaklanan doğal bir fenomendir.

Yönelticinin merkezinden başlayıp uç kısımlara doğru yayılan şekilde meydana gelen buğu farların açılmasıyla hızlı bir şekilde kaybolur.

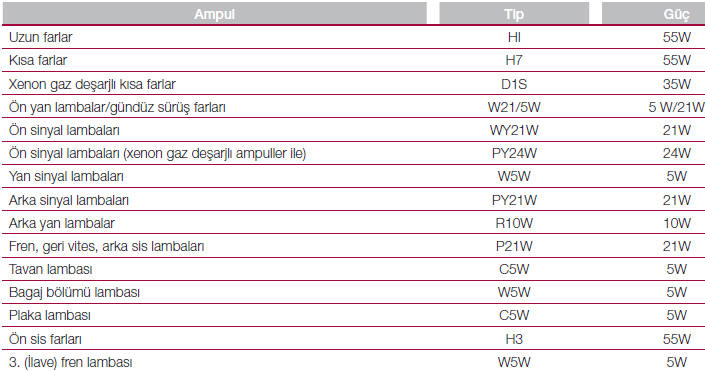

Ampul ti̇pleri̇

Ön lamba üni̇teleri̇

Ön lamba üniteleri yan lambalar, kısa farlar, uzun farlar ve sinyal lambaları ampullerini içermektedir.

Sinyal lambası ampullerine erişim

Motor bölmesinden çalışarak lastik kapağı (A)  çıkarınız.

Uzun far ampullerine erişim

Lastik tapayı (B) çıkarınız.

Gündüz sürüş farı (DRL) ve uzun far ampullerine erişim

Tekerlekleri iyice çeviriniz ve (far seviyesindeki tekerlek bombesi üzerinde bulunan) koruma kapağını (C)  açınız, daha sonra lastik kapağı (D) çıkarınız.

Kisa farlar

Aşağıdaki işlemleri yapınız:

• Koruyucu kapağı çıkartınız.
• Bağlantı elemanına (A) basınız ve ampul duyunu çıkarınız.

• Ampulü çıkarıp yenisiyle değiştiriniz.
• Doğru bir şekilde kilitleyerek ampul duyunu yeniden yerleştiriniz.
• Koruyucu kapağı yeniden takınız.

Gaz deşarjlı (xenon) ampuller ile

(öngörülen bazı pazarlarda/versiyonlarda) Yetkili bir Fiat servisi ile temasa geçiniz.

Uzun farlar

Aşağıdaki işlemleri yapınız:

• Koruyucu kapağı çıkartınız.
• İki ampul tutucu kıskacı (A) serbest bırakınız.
• Ampulü çıkarıp yenisiyle değiştiriniz.
• Metal parçanın ana hattının reflektör üzerindeki yivler ile aynı yere gelmesini sağlayarak, yeni ampulü yerleştiriniz, daha sonra ampul tutucu kıskaçları tekrar bağlayınız.
• Koruyucu kapağı yeniden takınız.

YAN LAMBALAR / GÜNDÜZ SÜRÜŞ FARLARI

Aşağıdaki işlemleri yapınız:

• Koruyucu kapağı çıkartınız.
• Ampul duylarını (B)  saat yönü tersine doğru çevirip çıkarınız.
• Ampulü çıkarıp yenisiyle değiştiriniz.
• Saat yönünde çevirerek ve doğru bir şekilde kilitleyerek ampul duyunu (B) yeniden yerleştiriniz.
• Koruyucu kapağı yeniden takınız.

Si̇nyal lambalari

Ön

Ampulü değiştirmek için, aşağıdaki işlemleri yapınız:

• Koruyucu kapağı çıkartınız.
• A  muhafazasını saat yönünde çeviriniz ve çıkarınız.
• Yeni ampulü takınız ve yerine oturduğundan emin olunuz.
• Ampul muhafazasını yerine takınız ve kilitlenme sesini duyana kadar saat yönünde döndürünüz.
• Koruyucu kapağı yeniden takınız.

Yan

DİKKAT Müdahale; üst yapının zarar görmesini engellemek için gerekli tüm tedbirlerin alınması ile gerçekleştirilmelidir (yeterince sert ve uygun kalınlıkta plastik bir kart kullanınız).

Ampulü değiştirmek için aşağıdaki işlemleri yapınız:

• İlk olarak önden arkaya (1) doğru kuvvet uygulayarak lensleri gevşetiniz.
• Arka kısımdan (2) kuvvet uygulayarak ters yönde kaldırınız ve üniteyi çıkarınız.

• Ampulü saat yönü tersine doğru çeviriniz, tutturulmuş ampulü çıkarıp yenisiyle değiştiriniz.
• Ampulü lenslere yeniden yerleştiriniz, daha sonra sabitleme kıskaçlarının yerine oturmasını sağlayarak üniteyi yeniden konumlandırınız.

Ön si̇s farlari (Fiat 500s versiyonları)

DİKKAT Diğer tüm Fiat 500 versiyonları için, ön sis farlarını yenisiyle değiştirtmek için yetkili bir Fiat servisi ile irtibata geçiniz.

Ampulü değiştirmek için aşağıdaki işlemleri yapınız:

• Lastiği tamamen çeviriniz.
• İnce plakayı (A) ayarlayınız ve basınçla takılan kapağı çıkarınız.

• Tutucu yaya (B) bastırın ve elektrik soketini (C) sökünüz.
• Ampulü (D) saat yönü tersine doğru çeviriniz ve üniteyi çıkarınız.
• Ampulü serbest bırakıp yenisiyle değiştiriniz.
• Kilitlemek için saat yönüne doğru çevirerek üniteyi yeniden yerleştiriniz ve elektrik konnektörünü yeniden bağlayınız.
• Kapağı yeniden yerleştiriniz ve tamamen kilitlendiğini kontrol ediniz.
