SBF1
Radyatör fan motoru
40
A*
SBF2
Kilitlenme önleyici
fren sistemi
30
A*
SBF3
Kontak anahtarı
40
A*
SBF4
Otomatik cam
kontro
40
lü A*
BF1
DC-DC (P/T) 30 A
BF2
DC-DC (SES) 30 A
F1
Far kısa huzmesi
(sol)
10 A
F2
Far kısa huzmesi
(sağ)
10 A
F3
Far uzun huzmesi
(sol)
10 A
F4
Uzun far (sağ)
10 A
F5
Korna 10 A
F6
Ön sis farları 15 A
F7
Gündüz farları
10 A
F10
Akü akım sensörü 7,5 A
F12
Stop lambaları (Fren
lambaları)
15 A
F13
Ateşleme bobini 7,5 A
F14
Motor kontrolü 7,5 A
F15
Alternatör 7,5 A
F16
Dörtlü flaşör 10 A
F17
Otomatik şanzıman 15 A
F18
Klima 10 A
F19
ETV 15 A
F20
Marş motoru 7,5 A
F21
CVT yağ/pompası 15 A
F22
Yakıt pompası 15 A
F23
Motor 20 A
F24
Otomatik şanzıman 7,5 A

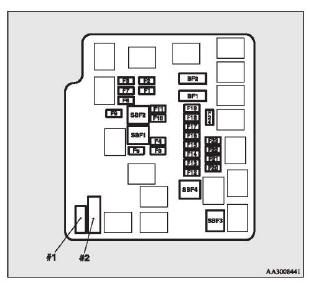

#1
Yedek sigorta 20 A
#2
Yedek sigorta 30 A
- Araç modeli veya özelliklerine bağlı
olarak bazı sigortalar aracınıza
takılmayabilir.
- Yukarıdaki tablo her sigortayla ilgili ana
ekipmanı gösterir.
Sigorta bloğu yedek 7,5 A, 10 A veya 15 A
sigortalar içermez. Bu sigortalardan biri
yanarsa aşağıdaki sigortayla değiştirin. 7,5 A:
Dış dikiz aynaları 10 A: Opsiyon 15 A: Çakmak
Yedek sigorta kullanırken olabildiğince kısa
sürede doğru kapasitede bir sigortayla
değiştirin.
Sigortanın özellikleri
7,5 A Kahverengi
10 A Kırmızı
15 A Mavi
20 A Sarı
30 A
Yeşil (sigorta tipi) / Pembe
(sigortalı bağlantı tipi)
40 A Yeşil (sigortalı bağlantı tipi)
Sigorta değiştirme
- Sigorta değiştirmeden önce her zaman ilgili
elektrik devresini kapatın ve kontak
anahtarını "KİLİT" konumuna alın veya
çalıştırma modunu KAPALI konumuna
alın.

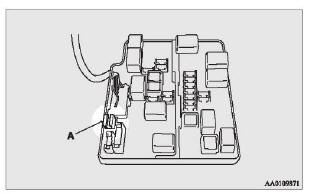

- Sigorta çektirme aletini (A) motor
bölmesindeki sigorta kutusunun içinden
çıkarın.
- Sigorta yük kapasitesi tablosuna bakarak
sorunla ilgili sigortayı kontrol edin.

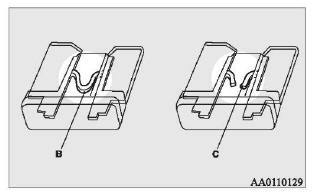

B- Sigortada sorun yok
C- Atmış sigorta
NOT
Herhangi bir sistem işlev görmezse ancak
o sistemle ilgili sigorta normalse
sistemde başka bir yerde arıza olabilir.
Aracınızı kontrol ettirmenizi öneririz.

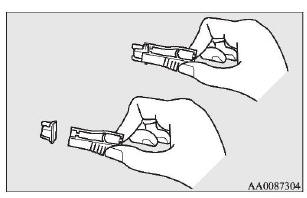

- Sigorta çektirme aleti kullanarak sigorta
bloğundaki aynı yere aynı kapasitede
yeni bir sigorta yerleştirin.
DİKKAT
- Kısa bir süre sonra yeni yerleştirilmiş
sigorta tekrar atarsa nedeni bulup
düzeltmek için elektrik sistemini kontrol
ettirmenizi öneririz.
- Belirtilen veya herhangi bir yedeğinden
büyük kapasitede bir sigorta asla
kullanmayın, kablo, folyo, vs. gibi, bunun
yapılması devre kablolarının ısınmasına ve
neden olacaktır ve yangına yol açabilir.
