Bakım / Sigortalar / Sigorta bloğunun konumu

Kısa devre veya aşırı yüklemeye bağlı olarak elektrik sistemi hasarını önlemek için her bireysel devrede sigorta mevcuttur. Yolcu bölmesi ve motor bölmesinde sigorta blokları mevcuttur.

Yolcu bölmesi (soldan direksiyonlu araçlar)

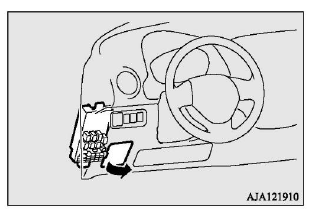

Yolcu bölmesindeki sigorta blokları, şekilde gösterilen konumda sürücü koltuğunun önündeki sigorta kapağı arkasında bulunur.

Sökmek için sigorta kapağını çekin.

Yolcu bölmesi (soldan direksiyonlu araçlar)

Yolcu bölmesi (Sağdan Direksiyonlu araçlar)

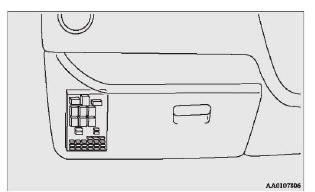

Yolcu bölmesindeki sigorta kutuları torpido kutusunun arkasında, şekildeki konumda bulunur.

Yolcu bölmesi (Sağdan Direksiyonlu araçlar)

  1. Torpido gözünü açın.

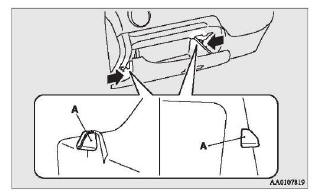

  2.  Torpido gözünün yanına bastırırken sol ve sağ kancaları (A) açın ve torpido gözünü indirin.

Yolcu bölmesi (Sağdan Direksiyonlu araçlar)

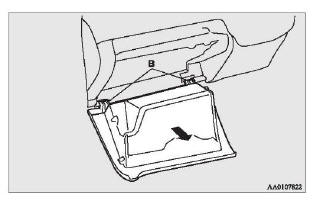

  1. Torpido gözü bağlantı parçasını (B) ve sonra da torpido gözünü çıkarın.

Yolcu bölmesi (Sağdan Direksiyonlu araçlar)

Motor bölmesi

Motor bölmesinde sigorta bloğu şekildeki konumdadır.

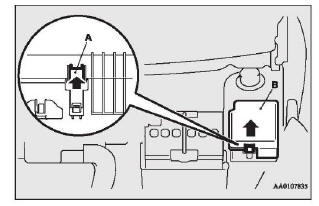

Tırnağa (A) bastırırken kapağı yukarı çekin.

(B).

Motor bölmesi

Sigorta yükü kapasitesi

Sigorta kapasitesi ve sigortalar tarafından korunan elektrik sistemlerinin adları sigorta kutusunun içinde (soldan direksiyonlu araçlar), torpido gözünün arkasında (sağdan direksiyonlu araçlar) ve sigorta bloğu kapağının içinde (motor bölmesinin içi) gösterilir.

NOT

Yedek sigortalar motor bölmesinin sigorta bloğu kapağındadır. Değiştirmek için her zaman aynı kapasitede bir sigorta kullanın.

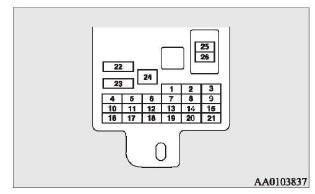

Yolcu bölmesi sigorta yerleri tablosu

Yolcu bölmesi sigorta yerleri tablosu

  1. Arka lamba (sol) 7,5 A
  1. Ateşleme bobini 10 A
  2. Marş motoru 7,5 A
  1. Arka lamba (sağ) 7,5 A
  2. Dış dikiz aynaları 7,5 A
  3. Motor kontrol ünitesi 7,5 A
  4. Kontrol ünitesi 7,5 A
  5. Arka sis lambası 10 A
  6. Merkezi kapı kilidi 15 A
  7. Kabin lambası 15 A
  8. Arka cam sileceği 15 A
  9. Gösterge 7,5 A
  10. Röle 7,5 A
  11. Isıtmalı koltuk 20 A
  12. Seçenek 10 A
  13. Isıtmalı kapı aynası 7,5 A
  14. Ön cam sileceği 20 A
  15. Geri vites lambaları 7,5 A
  16. Buğu çözücü 30 A
  17. Isıtıcı 30 A
  1. Radyo 10 A
  2. Elektronik kontrollü birim 15 A
  • Araç modeli veya özelliklerine bağlı olarak bazı sigortalar aracınıza takılmayabilir.
  • Yukarıdaki tablo her sigortayla ilgili ana ekipmanı gösterir.
